لاستیک کوپلینگ تایری

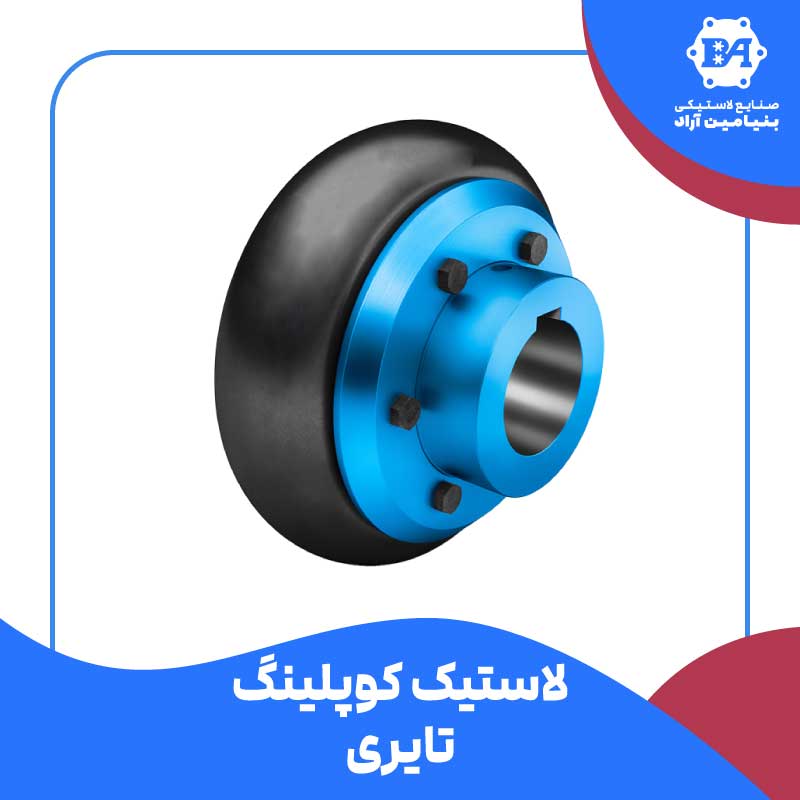

کوپلینگ تایری (Tire Coupling) یکی از انواع کوپلینگ‌های انعطاف‌پذیر (Flexible Couplings) است که به دلیل شکل ظاهری خود به این نام شناخته می‌شود. ساختار کلی این کوپلینگ از سه بخش اصلی تشکیل شده است: دو فلنج یا هاب (Hubs) فلزی در دو طرف، یک المان لاستیکی به شکل تایر (Rubber Tire Element) در وسط، و اتصالات پیچ‌ومهره که تایر را به فلنج‌ها محکم می‌کنند.

مهم‌ترین بخش این قطعه، لاستیک کوپلینگ تایری است. این بخش لاستیکی وظیفه دارد گشتاور را از طریق نیروی اصطکاکِ ایجاد شده بین تایر و فلنج‌ها منتقل کند. برخلاف بسیاری از کوپلینگ‌ها که انتقال نیرو در آن‌ها به صورت درگیری مکانیکی صلب است، در این مدل، لاستیک تایری به عنوان یک واسطه بسیار الاستیک عمل کرده و به خوبی می‌تواند ناهمراستایی‌ها و شوک‌های سیستم را در خود هضم کند. مدل‌های رایج این کوپلینگ شامل مدل‌های یکپارچه (مانند سری UL) و مدل‌های باز و چاک‌دار (مانند سری LLA) برای تعویض آسان‌تر هستند.

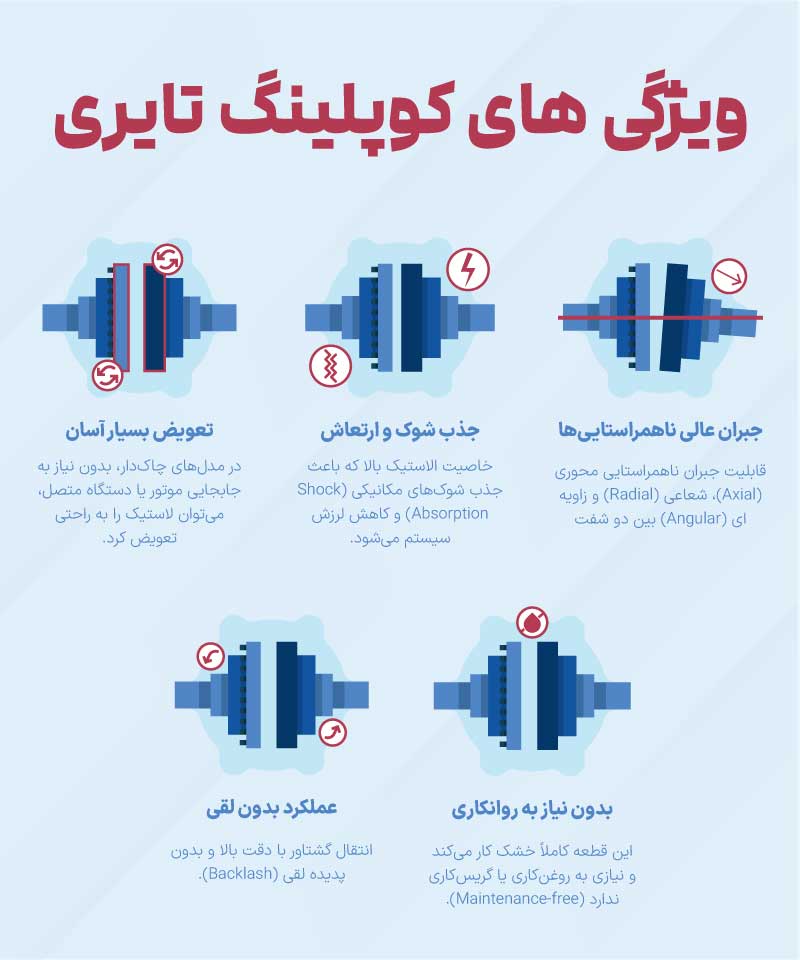

ویژگی های کوپلینگ تایری

لاستیک کوپلینگ تایری به دلیل طراحی منحصربه‌فرد، مزایای فنی متعددی برای سیستم‌های انتقال قدرت به همراه دارد:

• جبران عالی ناهمراستایی‌ها: قابلیت جبران ناهمراستایی محوری (Axial)، شعاعی (Radial) و زاویه‌ای (Angular) بین دو شفت.
• جذب شوک و ارتعاش: خاصیت الاستیک بالا که باعث جذب شوک‌های مکانیکی (Shock Absorption) و کاهش لرزش سیستم می‌شود.
• تعویض بسیار آسان: در مدل‌های چاک‌دار، بدون نیاز به جابجایی موتور یا دستگاه متصل، می‌توان لاستیک را به راحتی تعویض کرد.
• بدون نیاز به روانکاری: این قطعه کاملاً خشک کار می‌کند و نیازی به روغن‌کاری یا گریس‌کاری ندارد (Maintenance-free).
• عملکرد بدون لقی: انتقال گشتاور با دقت بالا و بدون پدیده لقی (Backlash).

صنایع مورد استفاده

با توجه به مقاومت بالا و توانایی انتقال گشتاور تا ۲۵۰۰۰ نیوتن‌متر (25000 Nm)، این کوپلینگ‌ها در صنایع سنگین و محیط‌های پرفشار کاربرد گسترده‌ای دارند، از جمله:

• صنایع متالورژی و دستگاه‌های نورد (Rolling Mills)
• معادن و انواع سنگ‌شکن‌ها (Crushers)
• سیستم‌های حمل‌ونقل صنعتی و نوار نقاله‌ها
• صنایع انرژی، پمپ‌ها و کمپرسورهای بزرگ

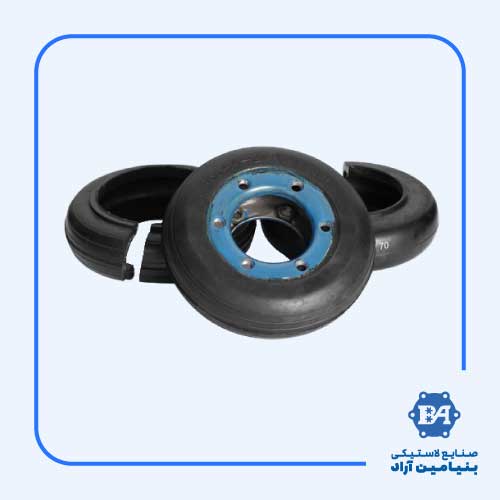

تفاوت لاستیک کوپلینگ تایری یکپارچه و چاک‌دار

لاستیک‌های کوپلینگ تایری از نظر طراحی فیزیکی و نحوه نصب، به دو دسته اصلی تقسیم می‌شوند: یکپارچه (Solid / Closed) و چاک‌دار یا باز (Split / Open). آگاهی از تفاوت این دو مدل، تأثیر مستقیمی روی کاهش زمان توقف خط تولید و هزینه‌های تعمیر و نگهداری دستگاه‌ها دارد:

• لاستیک کوپلینگ تایری یکپارچه (Solid Tire Coupling):

این مدل (مانند کوپلینگ‌های سری UL) به صورت یک حلقه کاملاً بسته و بدون بریدگی تولید می‌شود. مزیت اصلی این مدل، یکپارچگی ساختار لاستیک و تحمل بهتر نیروهای گریز از مرکز در سرعت‌های بالاست. با این حال، محدودیت بزرگ آن در زمان تعویض قطعه است؛ برای نصب یا تعویض یک لاستیک یکپارچه، تکنسین‌ها مجبورند موتور یا دستگاه متحرک را جابه‌جا کنند تا فضای کافی برای قرار دادن تایر روی شفت‌ها ایجاد شود. پس از تعویض نیز دستگاه نیاز به هم‌راستایی و الاینمنت مجدد (Realignment) دارد که کاری بسیار زمان‌بر است.

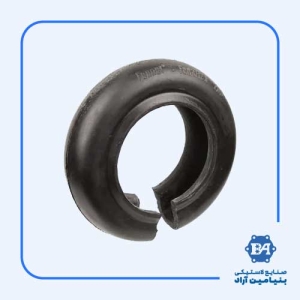

• لاستیک کوپلینگ تایری چاک‌دار (Split Tire Coupling):

این مدل (مانند مدل‌های سری LLA و بسیاری از تایرهای استاندارد سری F) دارای یک برش یا چاک عرضی در بدنه لاستیک است. این طراحی هوشمندانه و باز به شما اجازه می‌دهد که لاستیک را به راحتی باز کرده و بدون نیاز به کوچکترین جابه‌جایی در موتور یا تجهیزات سنگین، آن را دور فلنج‌ها قرار داده و پیچ‌ومهره‌ها را محکم کنید. استفاده از لاستیک چاک‌دار در ماشین‌آلات سنگین، باعث صرفه‌جویی چشمگیری در زمان توقف سیستم (Downtime) شده و دردسرهای الاینمنت مجدد را کاملاً حذف می‌کند.

نتیجه‌گیری: اگر تجهیزات شما کوچک هستند و جابه‌جایی آن‌ها آسان است، مدل یکپارچه عملکرد بسیار خوبی دارد. اما برای پمپ‌های بزرگ، کمپرسورها و تجهیزات سنگین که تنظیم هم‌راستایی آن‌ها دشوار و هزینه‌بر است، استفاده از لاستیک کوپلینگ تایری چاک‌دار بهترین و استانداردترین انتخاب صنعتی محسوب می‌شود.

جنس لاستیک کوپلینگ تایری

برای تحمل گشتاور بالا و سایش، این لاستیک‌ها از ترکیب لاستیک‌های طبیعی و مصنوعی به همراه لایه‌های تقویت‌کننده (مانند کُردهای نایلونی) ساخته می‌شوند. الیاف نایلونی درون ساختار لاستیک، مقاومت پارگی و سایشی آن را به شدت افزایش می‌دهند. بسته به شرایط محیطی دستگاه، می‌توان از متریال‌های مختلفی استفاده کرد:

جدول سایز و مشخصات کوپلینگ تایری

(توجه: با توجه به ساختار مقاله، در این بخش جدول سایزهای استاندارد و مرسوم مربوط به کوپلینگ‌های تایری (سری F) که موضوع اصلی این صفحه است، ارائه شده است تا راهنمای دقیقی برای انتخاب شما باشد.)

سایزهای کوپلینگ تایری معمولاً بر اساس قطر خارجی و توان تحمل گشتاور دسته‌بندی می‌شوند. در جدول زیر، ابعاد و مشخصات برخی از سایزهای پرکاربرد آورده شده است:

راهنمای انتخاب سریع کوپلینگ لاستیکی تایری

برای اینکه بهترین و مناسب‌ترین لاستیک کوپلینگ تایری را برای دستگاه خود انتخاب کنید، کافیست این مراحل قدم‌به‌قدم را طی کنید:

1. محاسبه گشتاور نامی: ابتدا توان موتور (کیلووات) و دور موتور (RPM) را مشخص کرده و گشتاور پایه‌ای سیستم را محاسبه کنید.
2. اعمال ضریب سرویس (Service Factor): بر اساس نوع کارکرد دستگاه (سبک، متوسط، یا دارای شوک‌های سنگین مثل سنگ‌شکن‌ها) و ساعات کارکرد روزانه، گشتاور نامی را در ضریب سرویس ضرب کنید تا گشتاور طراحی به دست آید.
3. بررسی ابعاد شفت: قطر شفت موتور و دستگاه متحرک را بررسی کنید تا مطمئن شوید هاب‌های سایز انتخاب شده، قابلیت ماشین‌کاری و پذیرش آن قطر شفت را دارند.
4. محدودیت ابعاد شعاعی: به یاد داشته باشید که کوپلینگ‌های تایری نسبت به کوپلینگ‌های دنده‌ای ابعاد شعاعی (قطر خارجی) بزرگتری دارند. مطمئن شوید در محل نصب، فضای کافی برای چرخش تایر وجود دارد.
5. شرایط محیطی: اگر دستگاه در معرض حرارت بالا، مواد شیمیایی، یا روغن قرار دارد، حتماً جنس لاستیک را از نوع نئوپرن یا NBR انتخاب کنید.

طول عمر لاستیک کوپلینگ تایری

عمر مفید این قطعه در صورت نصب صحیح بسیار بالاست. با این حال، طول عمر لاستیک کوپلینگ تایری مستقیماً به عواملی نظیر میزان ناهمراستایی شفت‌ها، دمای محیط کار و کیفیت سفت کردن پیچ‌های فلنج بستگی دارد. هرچه میزان ناهمراستایی شفت‌ها از حد مجاز فراتر برود، لاستیک مجبور به انعطاف بیشتر و در نتیجه تحمل حرارت داخلی بالاتری می‌شود که عمر آن را کاهش می‌دهد. بازدیدهای دوره‌ای برای بررسی عدم وجود ترک‌های سطحی روی لاستیک یا پارگی الیاف نایلونی، برای حفظ راندمان دستگاه توصیه می‌شود.

خرید و قیمت لاستیک کوپلینگ تایری

تولید و تأمین قطعات لاستیکی صنعتی، نیازمند دقت بالا در انتخاب متریال و ابعاد است. از آنجا که نیازهای هر صنعت با دیگری تفاوت دارد، محصولات ما به صورت سفارشی و بر اساس نقشه‌ها، نمونه‌ها و نیازهای اختصاصی دستگاه شما (متریال سفارشی و سایزهای خاص) تولید و عرضه می‌گردند.

به همین دلیل، قیمت لاستیک کوپلینگ تایری بسته به سایز، نوع الاستومر مصرفی (طبیعی، NBR، نئوپرن) و تیراژ سفارش متغیر است. برای استعلام قیمت دقیق، دریافت مشاوره فنی و ثبت سفارش، لطفاً از طریق شماره‌های تماس شرکت با کارشناسان ما ارتباط برقرار کرده و یا فرم مشاوره و خرید موجود در سایت را تکمیل نمایید تا در اسرع وقت با شما تماس بگیریم.
