لاستیک کوپلینگ روتکس
لاستیک کوپلینگ روتکس چیست؟
کوپلینگها قطعاتی مکانیکی هستند که برای اتصال دو شفت به یکدیگر و انتقال قدرت استفاده میشوند. کوپلینگ روتکس (Rotex Coupling) در واقع زیرمجموعهای از کوپلینگهای فکی یا پنجهای (Jaw Coupling) است. جالب است بدانید که نام «روتکس» یک نام تجاری است که از شرکت معتبر آلمانی KTR گرفته شده و به دلیل محبوبیت بالا، در صنعت به عنوان اسم این نوع کوپلینگ شناخته میشود. نام انگلیسی معادل و رایج دیگر برای این قطعه، کوپلینگ فکی منحنی یا Curved Jaw Trasco است که نام TRASCO نیز یک نام ثبت شده در محصولات شرکت ایتالیایی SIT است. اما در ایران این نوع کوپلینگها بیشتر با همان اسم روتکسی شناخته میشوند.

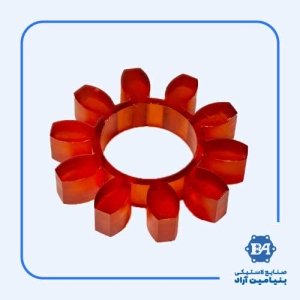

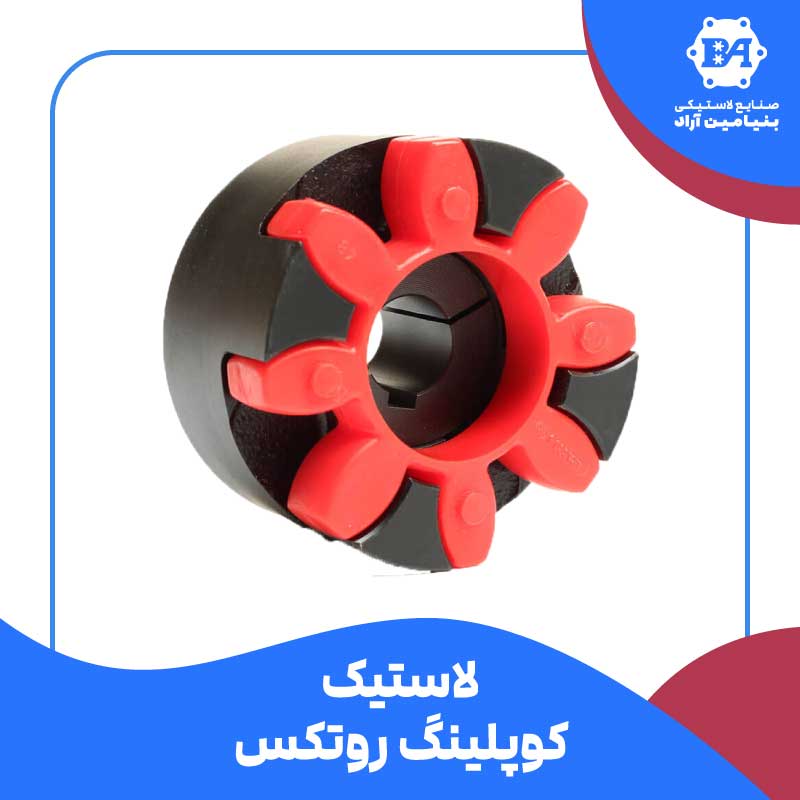

خود کوپلینگ روتکس از دو هاب (توپی) فلزی دندانهدار تشکیل شده است که دندانههای آنها در هم قفل نمیشوند، بلکه فضایی بین آنها وجود دارد. لاستیک کوپلینگ روتکس (که در انگلیسی به بخش لاستیکی آن Spider یا Elastomer میگویند) قطعهای ستارهای شکل است که دقیقاً در همین فضای خالی بین دندانههای فلزی قرار میگیرد. وظیفه اصلی این بخش لاستیکی، انتقال گشتاور، جذب ضربه، کاهش ارتعاشات و جبران ناهمراستاییهای جزئی بین دو شفت است. بدون این لاستیک، فلزات به هم ساییده شده و سیستم به سرعت تخریب میشود.
ویژگی های کوپلینگ روتکسی
- جذب عالی ارتعاشات و شوکها: به لطف بخش لاستیکی (الاستومری)، لرزشهای سیستم به حداقل میرسد.
- جبران ناهمراستایی: توانایی اصلاح ناهمراستاییهای زاویهای، شعاعی و محوری شفتها.
- ایمنی بالا (Fail-safe): در صورت خرابی لاستیک، دندانههای فلزی همچنان درگیر میمانند و سیستم به طور ناگهانی از کار نمیافتد (امکان توقف ایمن دستگاه).
- تعمیر و تعویض آسان: برای تعویض بخش لاستیکی نیازی به جابجایی موتور یا تجهیزات سنگین نیست.
- تنوع در میزان سختی: امکان استفاده از لاستیکهایی با سختیهای مختلف برای گشتاورهای متفاوت.
صنایع مورد استفاده
این نوع کوپلینگ به دلیل قابلیت اطمینان بالا، در طیف وسیعی از صنایع کاربرد دارد، از جمله:
- صنعت پمپسازی و کمپرسورها
- سیستمهای انتقال مواد و نوار نقالهها (Conveyors)
- ماشینآلات سنگین صنعتی و راهسازی
- صنایع فولاد و ذوب آهن
- تجهیزات تولید برق و ژنراتورها
- صنعت خودروسازی

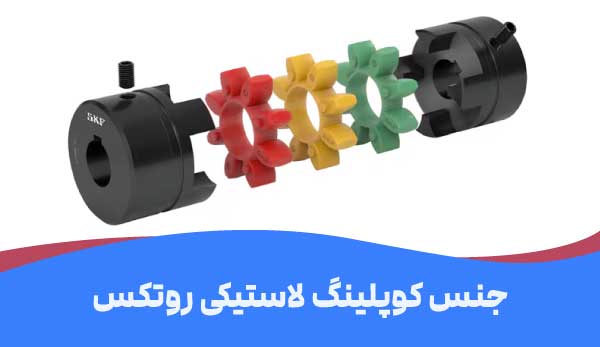

جنس لاستیک کوپلینگ روتکس
کیفیت و عملکرد کوپلینگ به شدت به جنس لاستیک کوپلینگ (بخش ستارهای آن) بستگی دارد. این قطعات عمدتاً از جنس پلیاورتان (Polyurethane) تولید میشوند، زیرا مقاومت سایشی بسیار بالایی دارند. برای تشخیص راحتتر میزان سختی و تحمل گشتاور، این لاستیکها را در رنگهای استانداردی تولید میکنند.
در جدول زیر انواع رایج جنس و رنگ لاستیکهای روتکس آورده شده است:
| رنگ لاستیک (Elastomer Color) | میزان سختی (Hardness) | متریال اصلی | ویژگیها و کاربردها |
| زرد (Yellow) | 92 Shore A | پلیاورتان (PU) | انعطافپذیری بالا، مناسب برای درایوهای استاندارد با گشتاور پایین تا متوسط، جذب لرزش عالی. |
| قرمز (Red) | 98 Shore A | پلیاورتان (PU) | سختی متوسط رو به بالا، مناسب برای گشتاورهای بالاتر و حرکات دینامیکی، مقاومت سایشی خوب. |
| سبز (Green) | 64 Shore D | پلیاورتان (PU) | بسیار سخت، مناسب برای گشتاورهای بسیار بالا، زاویه پیچش کم، استفاده در محیطهای با دمای بالاتر و مواد شیمیایی. |
| سیاه (Black) | NBR (نیتریل) | لاستیک NBR | مقاومت عالی در برابر روغن و محیطهای نفتی، انعطاف بالا، جذب ارتعاش عالی اما تحمل گشتاور کمتر نسبت به PU. |
جدول سایز و مشخصات کوپلینگ روتکس
سایز لاستیک کوپلینگ روتکس مستقیماً با سایز هاب فلزی و قطر شفت در ارتباط است. سایزهای استاندارد این قطعه با یک عدد مشخص میشوند که معمولاً نمایانگر قطر خارجی یا سایز توپی است. در اینجا مشخصات سایزهای پرکاربرد این نوع کوپلینگ بر اساس استانداردهای رایج آورده شده است:
| سایز کوپلینگ (Size) | حداکثر قطر شفت (mm) | گشتاور نامی تقریبی برای لاستیک زرد (Nm) | گشتاور نامی تقریبی برای لاستیک قرمز (Nm) |
| 14 | 16 | 7.5 | 12.5 |
| 19 | 24 | 10 | 17 |
| 24 | 28 | 35 | 60 |
| 28 | 38 | 95 | 160 |
| 38 | 48 | 190 | 325 |
| 42 | 55 | 265 | 450 |
| 48 | 62 | 310 | 525 |
| 55 | 74 | 410 | 685 |
| 65 | 80 | 625 | 940 |
| 75 | 95 | 1280 | 1920 |
| 90 | 100 | 2400 | 3600 |
(توجه: اعداد گشتاور به صورت تقریبی و برای درک تفاوت سختیها درج شدهاند و در طراحی دقیق باید ضرایب اطمینان لحاظ شود.)
راهنمای انتخاب سریع کوپلینگ لاستیکی روتکسی
برای اینکه بهترین بازدهی را از دستگاه خود بگیرید، در هنگام انتخاب لاستیک کوپلینگ روتکس این مراحل قدم به قدم را طی کنید:
- تعیین سایز دقیق: ابتدا قطر شفتها و ابعاد هاب فلزی خود را اندازه بگیرید تا سایز پایه کوپلینگ (مثلاً 24 یا 38) مشخص شود.
- محاسبه گشتاور (Torque): میزان توان (کیلووات) موتور و دور بر دقیقه (RPM) را بررسی کنید. گشتاور مورد نیاز سیستم را محاسبه کرده و همیشه یک ضریب اطمینان (Service Factor) برای شوکهای ناگهانی در نظر بگیرید.
- بررسی دمای محیط کار: اگر محیط کار شما دمای بسیار بالایی دارد یا در معرض مواد شیمیایی خاصی است، باید متریال مناسب (مانند پلیاورتان نسوز یا NBR) را انتخاب کنید.
- انتخاب رنگ و سختی لاستیک: اگر سیستم شما لرزش زیادی دارد و گشتاور پایین است، رنگ زرد را انتخاب کنید. اگر گشتاور بالاست و نیاز به انتقال دقیق نیرو دارید، رنگ قرمز یا سبز گزینه بهتری خواهد بود. همچنین میتوانید مقاله درک بهتر اندازه گیری سختی لاستیک را مطالعه کنید.
طول عمر لاستیک کوپلینگ روتکس
طول عمر این قطعات لاستیکی به عوامل مختلفی بستگی دارد. در شرایط ایدهآل، یک لاستیک پلیاورتانی باکیفیت میتواند سالها بدون مشکل کار کند. اما عواملی که باعث کاهش طول عمر آن میشوند عبارتند از:
- ناهمراستایی بیش از حد شفتها: اگرچه این کوپلینگها ناهمراستایی را جبران میکنند، اما اگر این میزان از حد مجاز فراتر رود، لاستیک به سرعت پاره یا له میشود.
- دمای غیرمجاز: قرار گرفتن در معرض حرارت بالاتر از تحمل متریال، باعث خشک شدن و شکنندگی لاستیک میشود.
- شوکهای مکانیکی مداوم: استارت و استپهای ناگهانی و بیش از توان کوپلینگ، ساختار پلیمری آن را تخریب میکند.
برای افزایش طول عمر، بازدیدهای دورهای (ترجیحاً هر 6 ماه یکبار) و همراستاسازی دقیق شفتها با لیزر یا ساعت اندیکاتور توصیه میشود.
خرید و قیمت لاستیک کوپلینگ روتکس
از آنجا که نیازهای صنایع مختلف با یکدیگر متفاوت است و متریالهای به کار رفته در تولید قطعات لاستیکی بسته به شرایط محیطی دستگاه شما (مانند مقاومت به حرارت، روغن یا سایش) تغییر میکند، محصولات ما به صورت سفارشی و تخصصی تولید میشوند.
قیمت لاستیک کوپلینگ روتکس به عواملی نظیر سایز قطعه، نوع متریال درخواستی (پلیاورتان، NBR و …) و تیراژ سفارش شما بستگی دارد.
برای استعلام قیمت دقیق، دریافت مشاوره فنی رایگان و ثبت سفارش متناسب با دستگاه خود، لطفاً با کارشناسان ما تماس بگیرید و یا فرم مشاوره و خرید موجود در سایت را پر کنید تا در اسرع وقت با شما ارتباط برقرار کنیم. قطعهای که دقیقاً برای نیاز شما مهندسی شده باشد، ضامن سلامت ماشینآلات شماست.

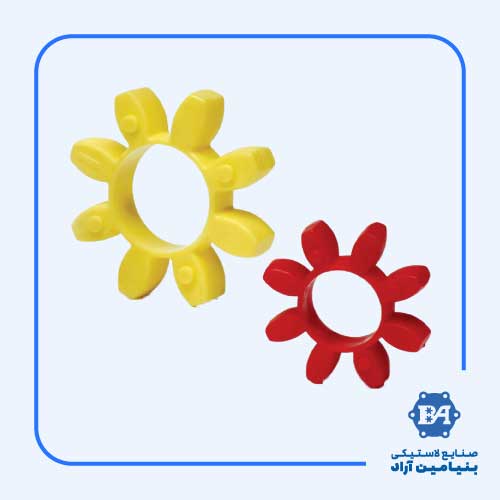

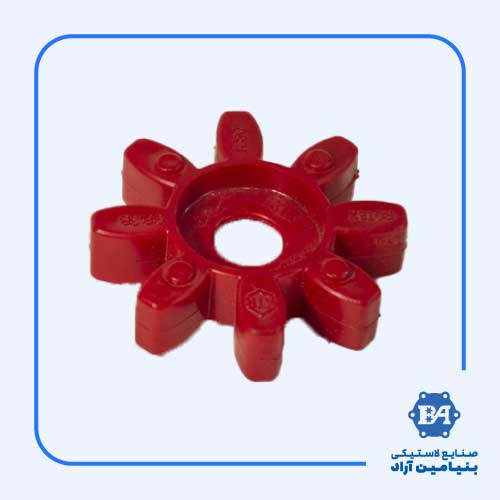

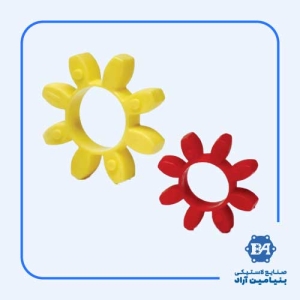

نمونه لاستیک کوپلینگ روتکس تولید شده ما
در گالری تصاویر زیر برخی نمونهها از محصولات لاستیک کوپلینگ روتکس که توسط شرکت بنیامین آراد تولید شده را مشاهده میکنید.
