ضربه گیر لاستیکی جرثقیل چیست؟
ضربه گیر لاستیکی جرثقیل یکی از اجزای ایمنی و کنترلی در سیستمهای جرثقیل سقفی است که برای جذب انرژی جنبشی حاصل از برخورد ناگهانی جرثقیل با انتهای مسیر حرکت استفاده میشود. این قطعه معمولا از لاستیک صنعتی با مقاومت بالا ساخته میشود و وظیفه آن کاهش شدت ضربه، جلوگیری از آسیب به سازه جرثقیل، محافظت از کارگران و آسیب به ریلها و تجهیزات مجاور است.
این مقاله به بررسی نقش، انواع و اصول کار ضربهگیرهای جرثقیل سقفی میپردازد. و در پایان انواع ضربهگیرهای ساخت شرکت بنیامین آراد را معرفی میکند.
چرا استفاده از ضربهگیر جرثقیل سقفی الزامی است؟
- جذب انرژی: هنگامی که یک جرثقیل یا واگن برقی در امتداد باند حرکت انتقالی خود حرکت میکند، انرژی جنبشی را جمع میکند. ضربه گیر لاستیکی این انرژی را در اثر ضربه جذب و مستهلک میکنند و از آسیب سازه جلوگیری میکنند.
- به حداقل رساندن ضربه: ضربه گیرها نیروی منتقل شده به جرثقیل و سیستم حرکتی انتقالی بالا و پایین را در هنگام توقف های ناگهانی کاهش می دهند.
- افزایش ایمنی: با کاهش نیروی ضربه، ضربه گیرها از کارگران در برابر خطرات مرتبط با توقف ناگهانی جرثقیل یا برخورد محافظت میکنند.
- انطباق با استانداردهای ایمنی: بسیاری از استانداردهای ایمنی صنعتی، مانند استانداردهای OSHA و ASME، استفاده از ضربه گیر را برای پیکربندیهای خاص جرثقیل الزامی میدانند.
انواع ضربه گیر جرثقیل
ضربه گیرهای جرثقیل در انواع مختلفی عرضه میشوند که هر کدام برای شرایط عملیاتی و محیطهای خاص مناسب هستند. این نوع ضربهگیرها عموما برای جرثقیلهای سقفی مورد استفاده قرار میگیرد.

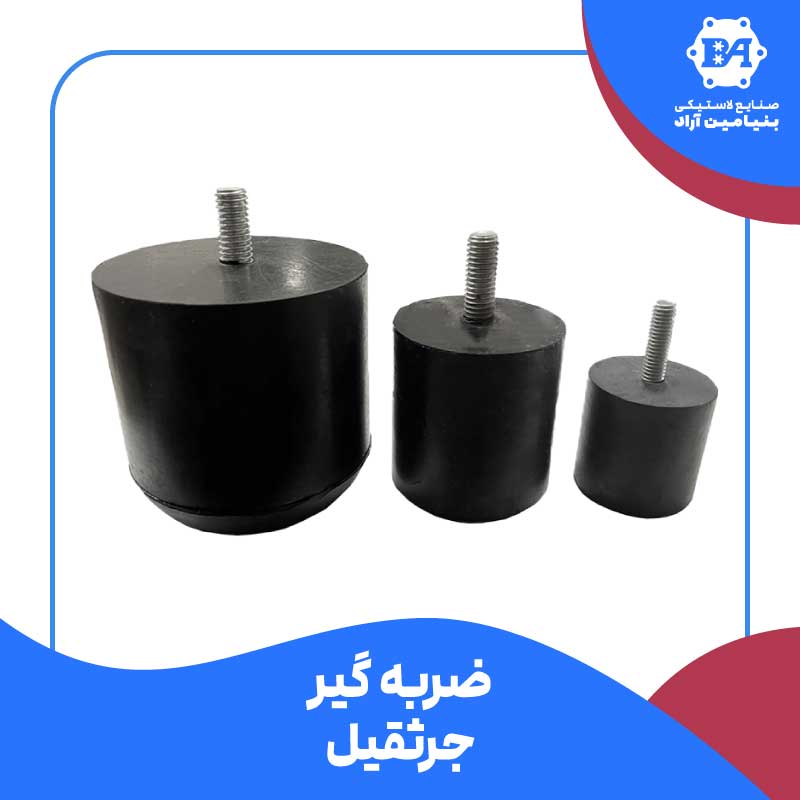

1- ضربه گیرهای لاستیکی جرثقیل (Rubber Crane Bumpers)
شرح: این ضربه گیرها که از لاستیک بادوام ساخته شدهاند، سبک و مقرون به صرفه هستند.
کاربردها: مناسب برای جرثقیلهای سبک و کاربردهای داخلی.
مزایا: مقاوم در برابر سایش و ایجاد خاصیت ضربه گیری

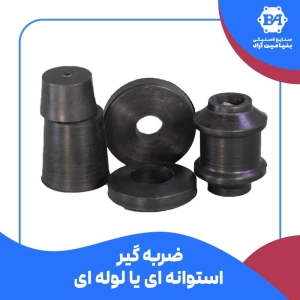

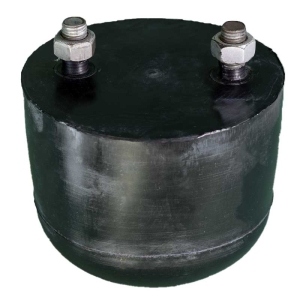

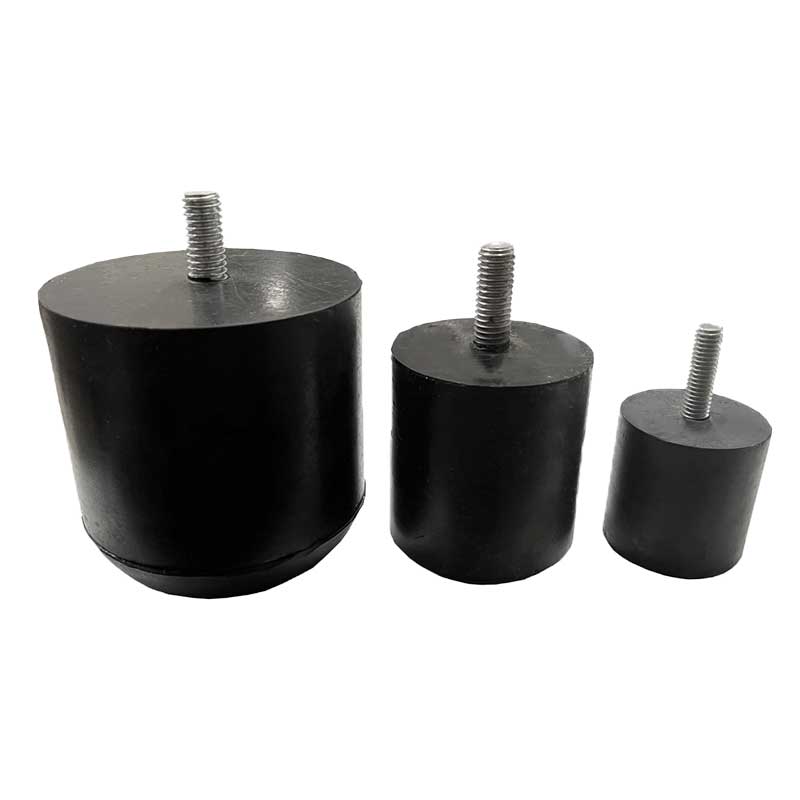

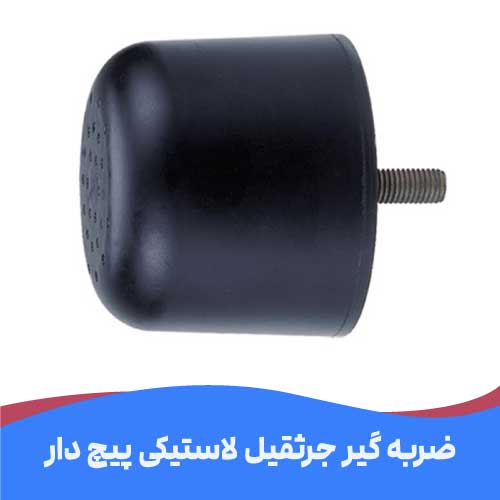

1.1- ضربه گیر لاستیکی استوانه ای پیچ دار
این نوع ضربهگیر به شکل یک استوانه است که یک سر آن دارای پیچ است و جزو متداولترین مدلهای ضربهگیر جرثقیل محسوب میشود. این مدل در سایزها و جنسهای مختلفی ساخته میشود و روش نصب راحت و عملکرد مناسبی برای انواع جرثقیل سقفی با وزن زیر 50 تن دارد.
1.2- ضربه گیر کتابی یا بلوکی
شرح: ضربه گیرهای ثابت در انتهای باند جرثقیل برای جلوگیری از حرکت بیش از حد استفاده می شوند.
کاربردها: به عنوان یک مکانیزم ایمنی اضافی استفاده می شود.
مزایا: ساده، مقاوم و موثر در متوقف کردن جرثقیل های خارج از کنترل

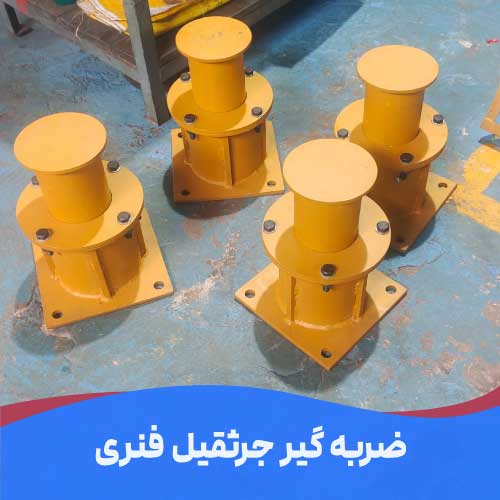

2- ضربه گیرهای فنری (Spring-Loaded Bumpers)
شرح: از مکانیزم فنری برای جذب و اتلاف انرژی استفاده میکند.
کاربردها: معمولاً در جرثقیلهای با ظرفیت متوسط استفاده میشود.
مزایا: در کاهش نیروی ضربه و به حداقل رساندن سایش جرثقیل مؤثر است.

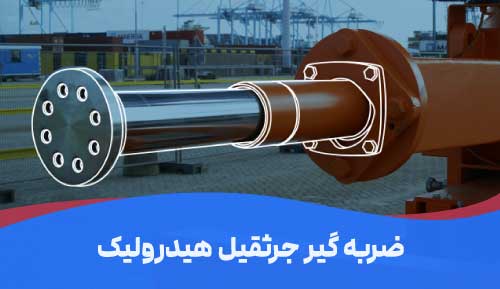

3- ضربه گیرهای هیدرولیک (Hydraulic Bumpers)
شرح: این ضربه گیرها از سیال هیدرولیک برای جذب انرژی استفاده میکنند.
کاربردها: ایدهآل برای جرثقیلهای سقفی سنگین و عملیات پرسرعت.
مزایا: ظرفیت جذب انرژی بالا و دوام بالا
4- ضربه گیرهای پلی اورتان (Polyurethane Bumpers)
شرح: این ضربه گیرها که از پلی اورتان ساخته شدهاند، در برابر مواد شیمیایی و دماهای شدید مقاوم هستند.
کاربردها: اغلب در محیطهایی با شرایط سخت استفاده میشوند.
مزایا: انعطافپذیری بالا و طول عمر طولانی
چه زمانی بهتر است از ضربه گیر لاستیکی برای جرثقیل استفاده کنیم؟
ضربه گیر لاستیکی جرثقیل زمانی انتخاب مناسبی است که:
- ظرفیت جرثقیل کمتر از ۵۰ تن باشد
- هزینه تمامشده اهمیت بالایی داشته باشد
- دسترسی سریع و تهیه آسان مدنظر باشد
- نیاز به سفارش در سایزها و جنسهای متنوع وجود داشته باشد
بهطور خلاصه، برای اکثر جرثقیلهای سقفی معمولی، ضربهگیر لاستیکی انتخاب منطقی و مقرونبهصرفهای است.

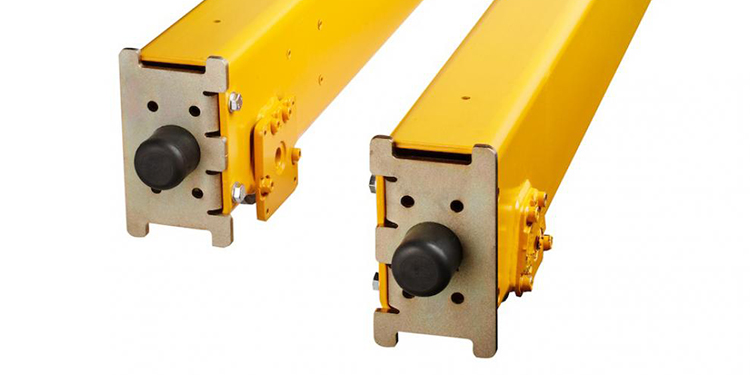

ضربه گیرهای جرثقیل کجا نصب میشوند؟
ضربه گیرها معمولاً در موارد زیر نصب میشوند:
- در انتهای مسیر حرکت جرثقیل.
- روی ترولی جرثقیل برای جلوگیری از برخورد آن با تیر پل آهنی.
- در توقفگاههای باند انتقال حرکت بالا و پایین برای جلوگیری از خروج جرثقیل از ریل.
پارامترهای کلیدی برای سفارش ضربهگیر لاستیکی جرثقیل
هنگام انتخاب ضربه گیر لاستیکی جرثقیل، مشخصات زیر را در نظر بگیرید:
جذب انرژی: ضربه گیر باید حداکثر انرژی جنبشی جرثقیل را تحمل کند.
مسافت طی شده: مسافت مورد نیاز برای توقف ایمن جرثقیل توسط ضربه گیر را ارزیابی کنید.
جنس: اطمینان حاصل کنید که جنس با محیط عملیاتی سازگار است (به عنوان مثال، لاستیک ضربه گیر جرثقیل برای کارهای سبک، هیدرولیک برای کارهای سنگین استفاده میشود).
دوام: موادی را انتخاب کنید که در برابر سایش و شرایط محیطی مقاوم باشند.
لازم به ذکر است باتوجه به سایز محصول و نیاز جرثقیل، کیفیت ساخت و همچنین عملکرد ضربه گیر جرثقیل در شرایط دمایی محیط با دماهای بالا، ضربه گیرهای پلی اورتان پیشنهاد می شود.
سایزهای ضربه گیر لاستیکی جرثقیل
شرکت بنیامین آراد در انواع سایزهای مختلف و بسته به نیاز شما این قطعات را تولید میکند.

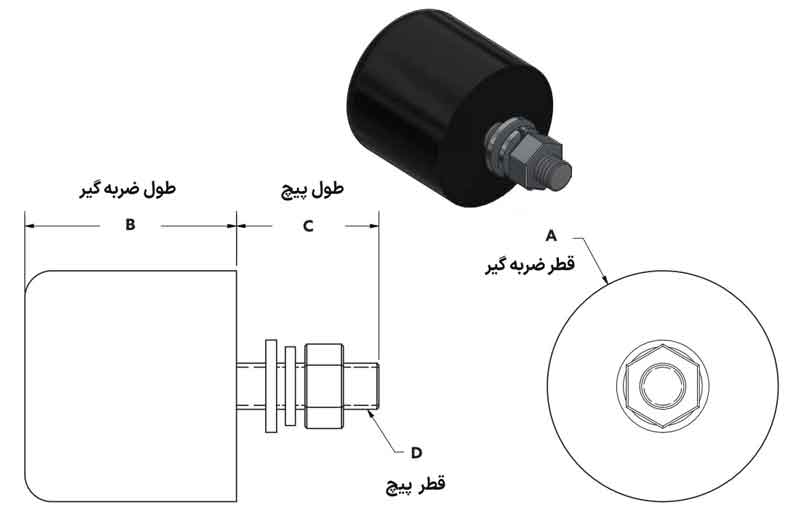

در این بخش یک عکس از مشخصات و بخشهای مختلف این نوع ضربهگیرها جهت اعلام دقیق سایز درخواستی آماده کردهایم.
خرید و قیمت لاستیک ضربه گیر جرثقیل
ضربه گیر لاستیکی جرثقیل معمولاً بهصورت سفارشی و متناسب با مشخصات فنی هر جرثقیل تولید میشود. به همین دلیل قیمت نهایی به عواملی مانند سایز، جنس، نوع نصب و شرایط کاری بستگی دارد.
برای دریافت مشاوره، ثبت سفارش و اطلاع از قیمت، لازم است با کارشناسان فروش تماس گرفته یا فرم مشاوره و خرید را در ادامه این مطلب تکمیل کنید.
نمونه ضربه گیر لاستیکی جرثقیل تولید شده ما
در گالری تصاویر زیر برخی نمونهها از محصولات ضربه گیر لاستیکی جرثقیل که توسط شرکت بنیامین آراد تولید شده را مشاهده میکنید.
فرم مشاوره خرید ضربه گیر لاستیکی جرثقیل
برای سفارش، استعلام قیمت و یا هرگونه مشاوره میتوانید با شمارههای شرکت تماس بگیرید. در صورت تمایل میتوانید فرم زیر را تکمیل کنید تا مشاوران ما در کوتاهترین زمان جهت مشاوره رایگان با شما تماس بگیرند.
